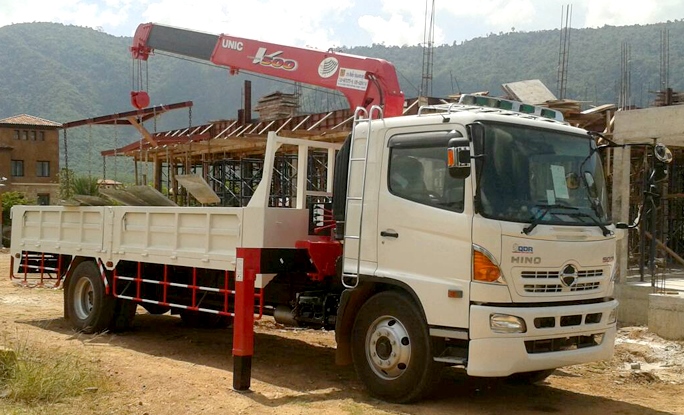

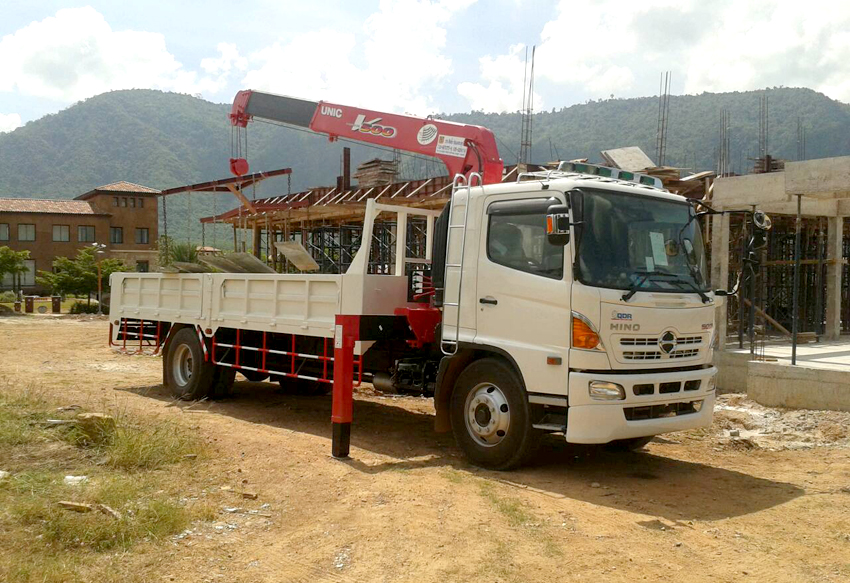

Предназначены для монтажа на грузовых автомобилях большой грузоподъемности. Максимальная грузоподъемность КМУ 3 030 кг, имеет 3-х, 4-х, 5-ти или 6-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с 4-х тросовой подвеской крюка. Ширина выдвижения аутригеров 3,0 и 3,8 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое.
По желанию клиента данная серия может поставляться с дистанционным управлением, Юни-крюком (автоматически складывающийся крюк) и с задними аутригерами.
Модель | UR-V503 | UR-V504 | UR-V505 | UR-V506 |
---|---|---|---|---|
Количество секций стрелы | 3 | 4 | 5 | 5 |
Грузовой момент, тм | 12.4 | 12.4 | 11.8 | 11.8 |
Рабочий радиус, м | 0.66-8.1 | 0.67-10.6 | 0.7-13.2 | 0.73-15.47 |
Максимальная грузоподъемность на рабочем радиусе 2,6 м. кг | 3030 | |||
Максимальная грузоподъемность на максимальном рабочем радиусе, м | 1230 | 830 | 500 | 230 |
Длина стрелы, м | 3.51-8.34 | 3.57-10.84 | 3.75-13.35 | 3.93-15.71 |
Скорость выдвижения стрелы, м/сек | 4.83/17.5 | 7.27/21.5 | 9.6/26.0 | 11.78/28.0 |
Скорость подъема стрелы от 1 до 78 град., сек. | 12.0 | |||
Высота поднятия крюка, м | 10.2 | 12.7 | 15.1 | 17.3 | Опускание крюка ниже уровня опорной поверхности, м | 9.4 | 12.5 | 15.5 | 18.4 |
Угол поворота стрелы, град. | 360 без ограничений | |||
Скорость вращения колонны, об/мин | 2.5 | |||
Длина грузового каната, м | 55.0 | 68.0 | 81.5 | 91.0 |
Усилие грузовой лебедки, кН | 19.4 | |||
Максимальная ширина выдвинутых аутригеров, м | 3.8 | |||
Максимально-допустимая нагрузка на аутригер, т | 13.0 | |||
Производительность гидравлического насоса при 1400 об/мин, л/мин | 60 | |||
Давление в гидросистеме, мПа | 20,6 | |||
Емкость гидравличевского бака, л | 59 | |||
Вес, кг | 1450 | 1575 | 1700 | 1855 |
Catalog | [PDF / 288KB]![]() |

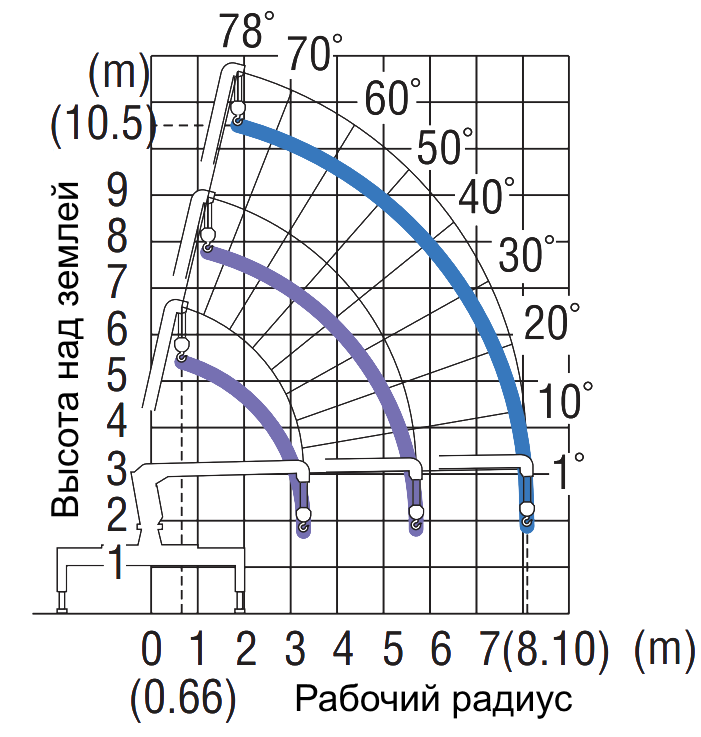

Номинальная нагрузка (кг) | 0.65~2.0 |
2.5 |
2.7 |
3.0 |
3.2 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
6.5 |
7.0 |
7.51 |
![]() |
3030 |
3030 |
3030 |
2480 |
2330 (3.12м) |
|||||||||
![]() |
3030 |
3030 |
3030 |
2480 |
2280 |
2030 |
1730 |
1530 |
1330 |
1280 (5.36м) |
||||
![]() |
2330 |
2330 |
2130 |
2030 |
1780 |
1480 |
1280 |
1130 |
1030 | 930 | 830 | 730 | 680 |

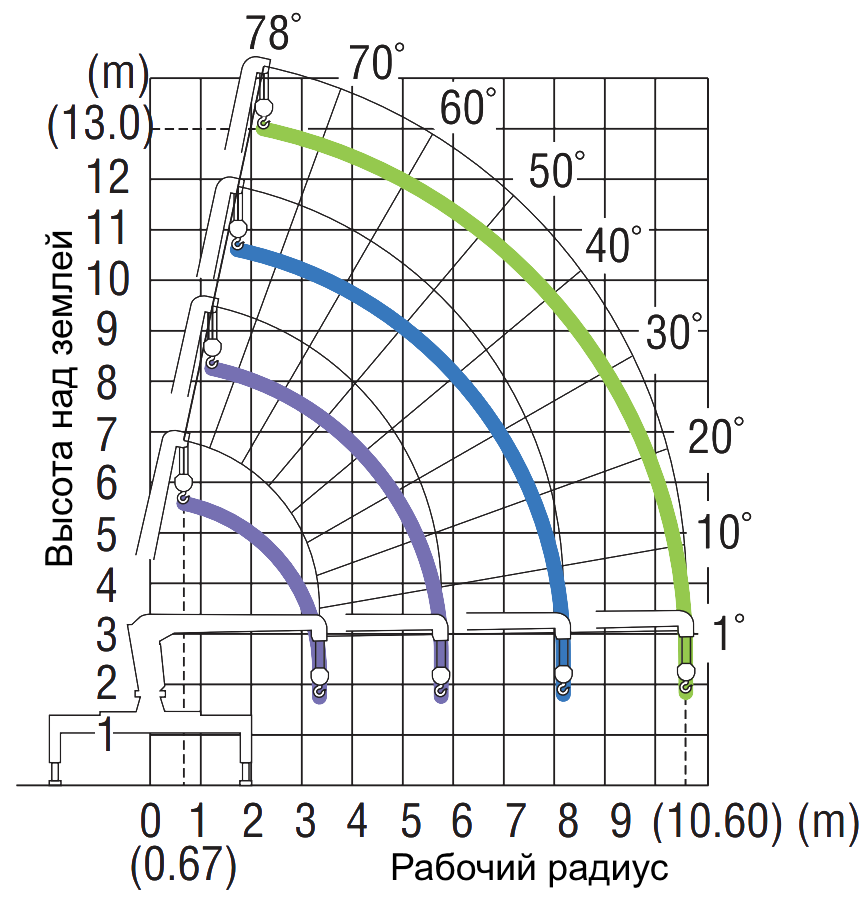

Номинальная нагрузка (кг) | 0.67~2.0 |
2.5 |
2.7 |
3.0 |
3.2 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0
|
6.5 | 7.0 | 8.0 | 9.0 | 9.81 |
![]() |
3030 |
3030 |
2630 |
2330 |
2130 (3.22м)
|
|||||||||||
![]() |
3030 |
3030 |
2630 |
2330 |
2180 |
1980 |
1680 |
1480 |
1280 | 1180(5.46м) | ||||||
![]() |
2330 |
2330 |
2130 |
2030 |
1730 |
1430 |
1230 |
1080 |
980 |
880 |
800 |
730 |
680 (7.63 м) |
|||
![]() |
1030 |
930 |
830 |
780 |
730 |
680 | 630 | 560 | 500 | 480 |

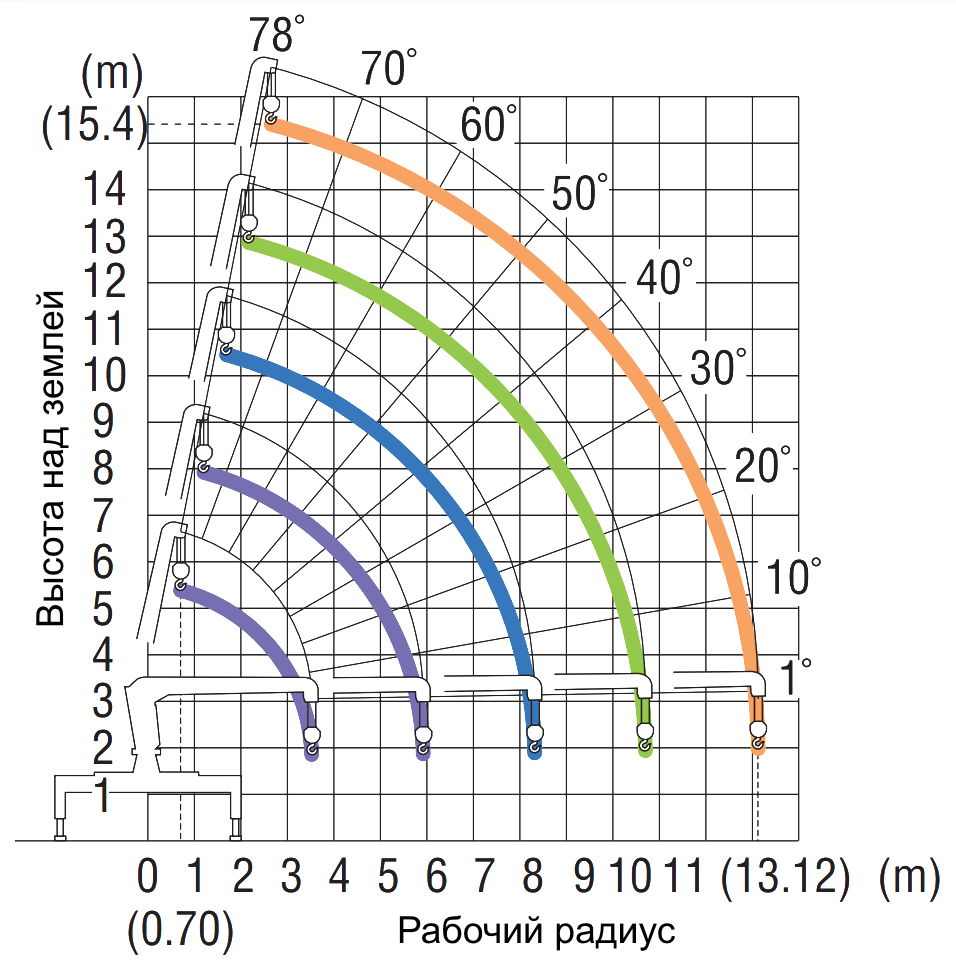

Номинальная нагрузка (кг) |
0.71~2.4 |
2.5 |
2.7 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
6.5 |
7.0 |
8.0 |
9.0 | 10.0 | 11.0 | 12.11 |
![]() |
3030 |
2780 |
2580 |
2280 |
2030 (3.35м) |
||||||||||||
![]() |
3030 |
2780 |
2580 |
2280 |
1930 |
1630 |
1430 |
1250 |
1130(5.59м) |
||||||||
![]() |
2230 |
2230 | 2030 |
1680 |
1380 |
1200 |
1050 |
930 |
830 |
750 | 680 |
630 (7.9м) |
|||||
![]() |
1030 |
930 |
830 |
780 |
730 |
680 |
630 |
530 | 480 | 460(9.95м) | |||||||
![]() |
760 |
630 |
550 |
480 |
440 |
400 |
350 |
310 | 280 | 250 | 250 |

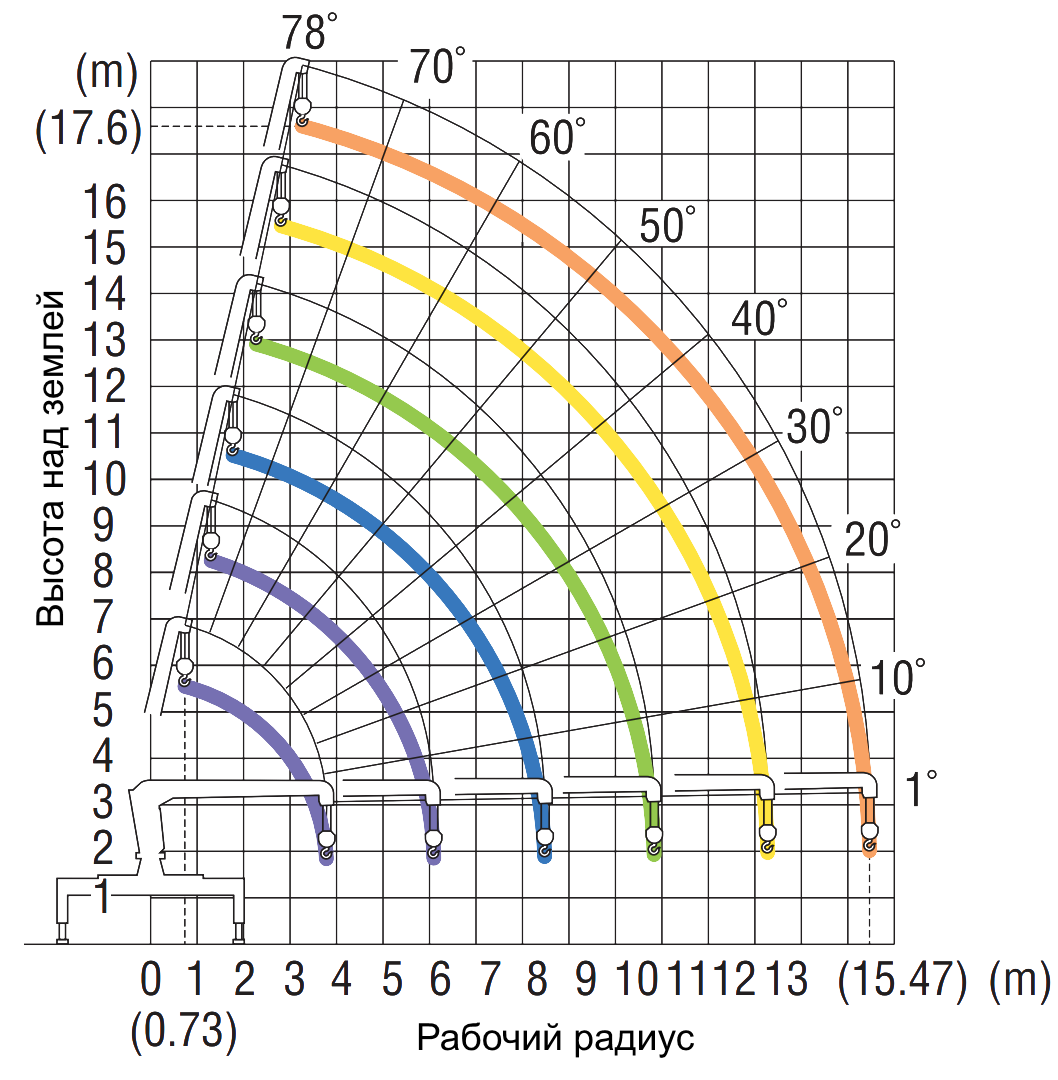

Номинальная нагрузка (кг) |
0.73~2.4 |
2.5 |
2.7 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
6.5 |
7.0 |
8.0 |
9.0 |
10.0 |
11.0 | 12.0 | 13.0 | 14.42 |
![]() |
3030 |
2780 |
2530 |
2280 |
1930(3.44м) |
||||||||||||||
![]() |
3030 |
2780 |
2530 |
2280 |
1930 |
1630 |
1430 |
1250 |
1080(5.66м) |
||||||||||
![]() |
2230 | 2030 |
1680 |
1380 |
1190 |
1050 |
930 |
830 |
730 | 680 |
630(7.85м) |
||||||||
![]() |
1030 | 930 | 830 | 780 | 730 | 680 | 630 | 530 | 480 | 430(10.04м) | |||||||||
![]() |
630 | 550 | 480 | 440 | 400 | 350 | 310 | 280 | 250 | 230(12.23м) | |||||||||
![]() |
330(4.90м) | 300 | 280 | 260 | 250 | 230 | 210 | 190 | 170 | 160 | 140 | 130 |
Техническая документация
С каждой краноманипуляторной установкой и краном-манипуляторным гусеничным передается:
1. Руководство по эксплуатации
2. Сервисная книжка
3. Паспорт с сертификатом
4. Монтажный комплект согласно описи (только для КМУ)
ГАРАНТИЯ
Гарантийный срок на краноманипуляторные установки UNIC составляет 24 месяца со дня передачи КМУ потребителю. В течение гарантийного срока эксплуатации завод-изготовитель обязуется устранять неисправности, на которые распространяется действие гарантии, возникшие в процессе эксплуатации при условии, что техническое обслуживание проводилось Авторизованными Сервисными Центрами в соответствии с графиком технического обслуживания, о чем должна быть сделана соответствующая запись в сервисной книжке и данная неисправность не возникла вследствие нарушения потребителем требований руководства по эксплуатации, действия третьих лиц, непреодолимой силы (пожара, природной катастрофы и т.д.).
