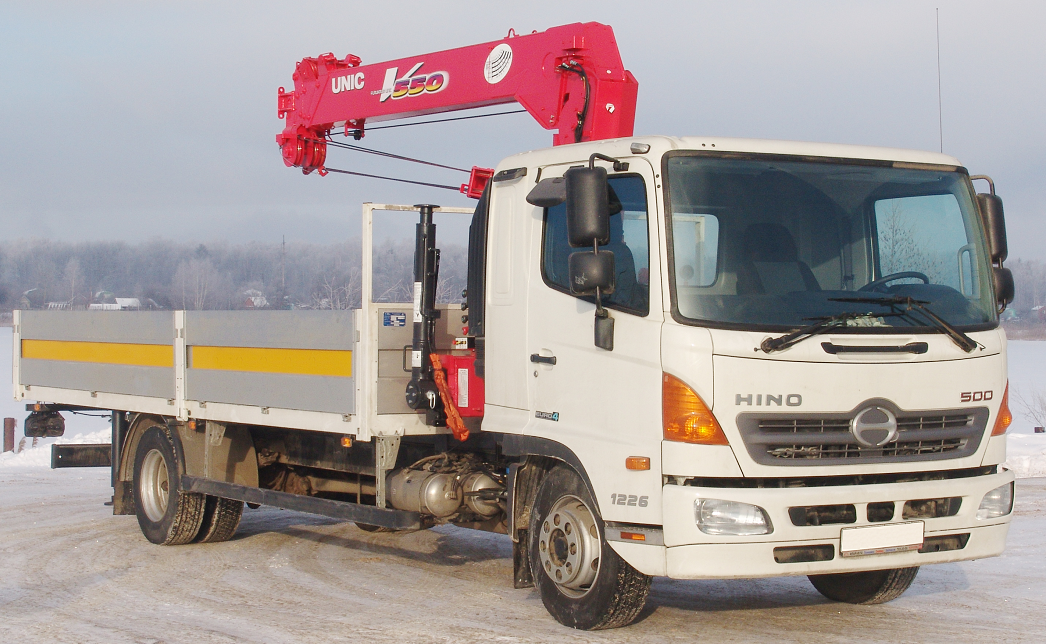

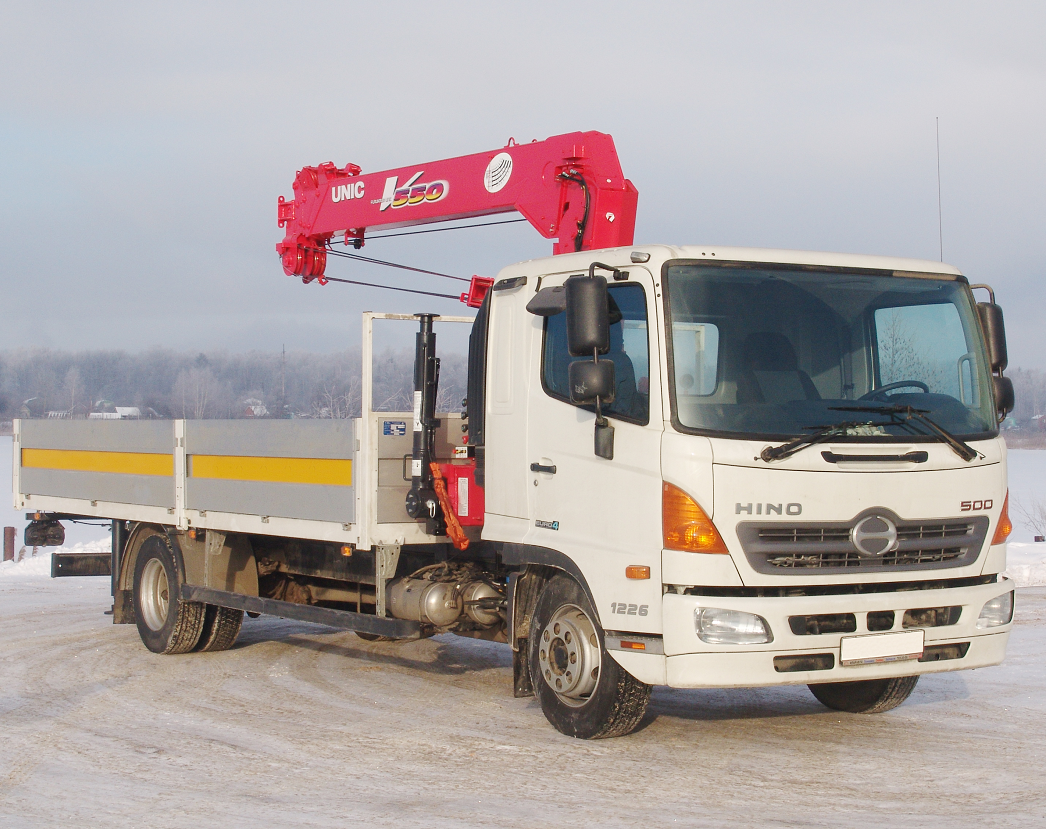

Первая модель оснащенная переворачиваемыми уатригерами и новой системой безопасности. Предназначена для монтажа на грузовых автомобилях большой грузоподъемности. Максимальная грузоподъемность КМУ 5 050 кг на рабочем радиусе 2,5 м., имеет 3-х, 4-х или 5-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с -4-х тросовой подвеской крюка. Аутригеры выдвигаются в ширину до 4,32 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое.
По желанию клиента данная серия может поставляться с Юни-крюком (автоматически складывающийся ) и с задними аутригерами.
| Модель | UR-V553 | UR-V554 | UR-V555 | UR-V556 |
|---|---|---|---|---|
| Количество секций стрелы | 3 | 4 | 5 | 5 |
| Грузовой момент, тм | 12.1 | |||
| Рабочий радиус, м | 0.78-11.0 | |||
| Максимальная грузоподъемность на рабочем радиусе 2,5 м. кг | 5050 | |||
| Максимальная грузоподъемность на максимальном рабочем радиусе, кг | 750 на 11.0 м | |||
| Длина стрелы, м | 3.90-11.25 | |||
| Скорость выдвижения стрелы, м/сек | 7.35/11.6 | |||
| Скорость подъема стрелы от 1 до 78 град., сек. | 12 | |||
| Высота поднятия крюка, м | 13.3 | Опускание крюка ниже уровня опорной поверхности, м | 13.1 | |
| Угол поворота стрелы, град. | 360 без ограничений | |||
| Скорость вращения колонны, об/мин | 2.5 | |||
| Грузовой канат диаметром 10 мм длиной, м | 70 | |||
| Усилие грузовой лебедки, кН | 12.25 | |||
| Максимальная ширина выдвинутых аутригеров, м | до 3.8 | |||
| Максимально-допустимая нагрузка на аутригер, т | 12.0 | |||
| Производительность гидравлического насоса при 1400 об/мин, л/мин | 60 | |||
| Давление в гидросистеме, мПа | 20,6 | |||
| Емкость гидравличевского бака, л | 60 | |||
| Catalog | [PDF / 288KB] |
|||

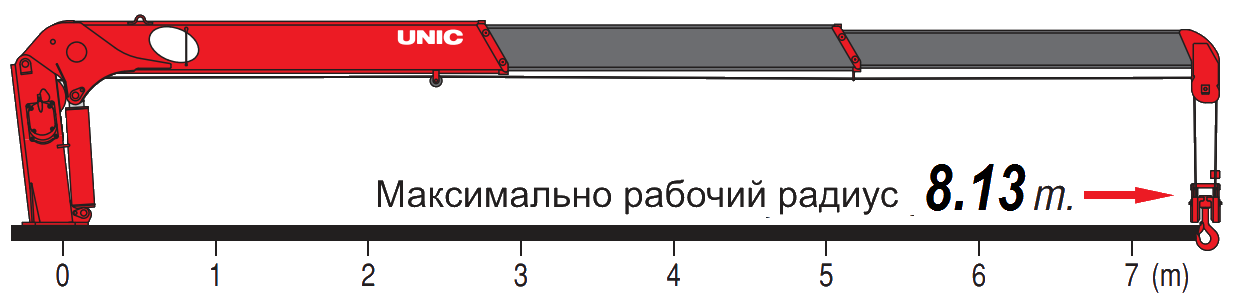

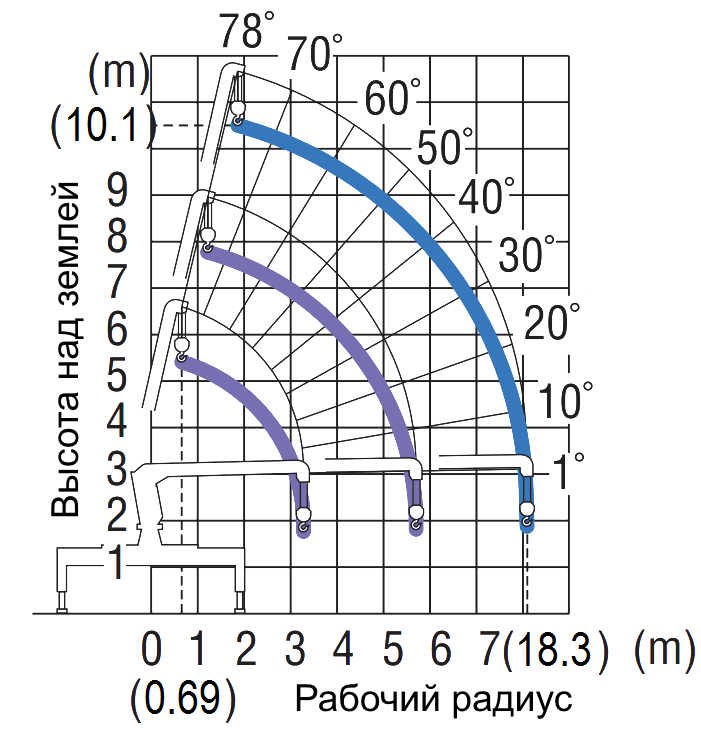

| Номинальная нагрузка (кг) | 2.2 |
2.5 |
2.9 |
3.5 |
4.1 |
4.5 |
5.0 |
6.0 |
7.0 |
8.13 |
 |
5050 |
4550 |
4050 |
3500(3.30) |
||||||
 |
4050 |
4050 |
4050 |
3350 |
3050 |
2600 |
2300 |
1900(5.73) |
||
 |
3050 |
3050 |
2600 |
2300 |
1750 |
1450 |
1250 | |||

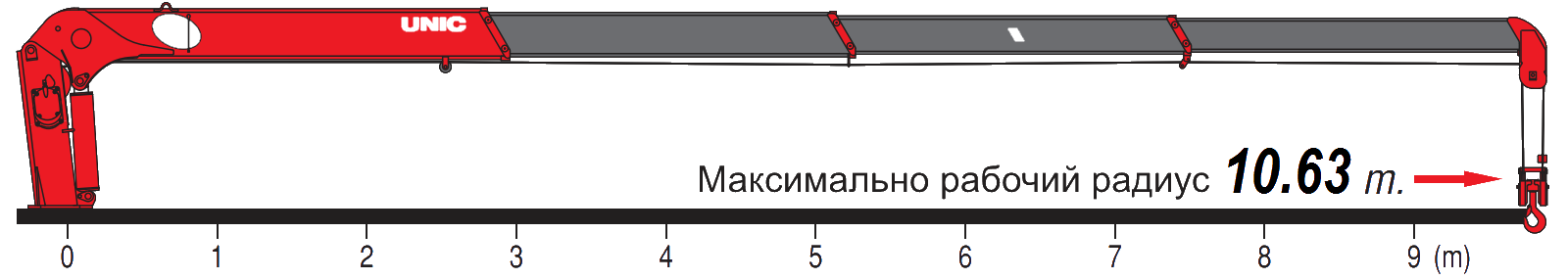

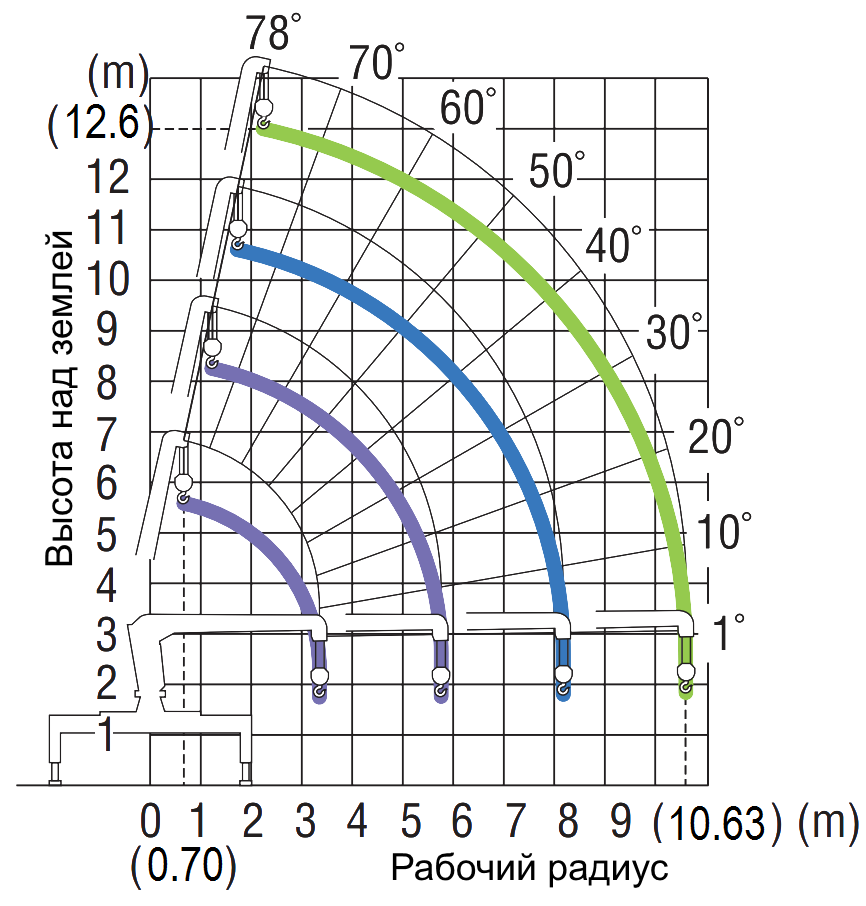

| Номинальная нагрузка (кг) | 2.2 |
2.5 |
2.9 |
3.5 |
4.1 |
4.5 |
5.0 |
5.5 |
6.0 |
7.0 |
8.0
|
9.0 | 10.63 |
|
5050 |
4550 |
4050 |
3500(3.36)
|
|||||||||
|
4050 |
4050 |
4050 |
3350 |
3050 |
2600 |
2300 |
1950 |
1800(5.79) | ||||
|
3050 |
3050 |
2600 |
2300 |
1950 |
1750 |
1450 |
1150(8.21) |
|||||
 |
2050 |
2050 |
2050 |
1850 |
1700 |
1500 |
1250 |
1100 |
1000 | 850 | |||

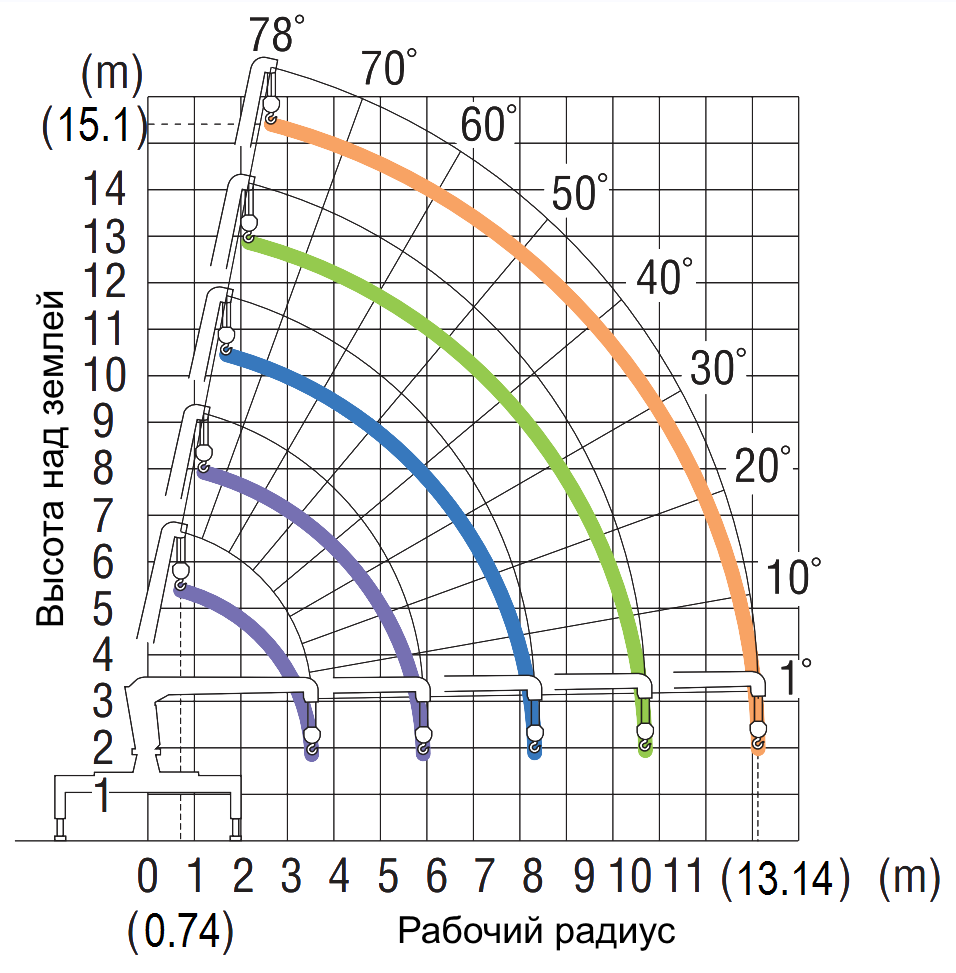

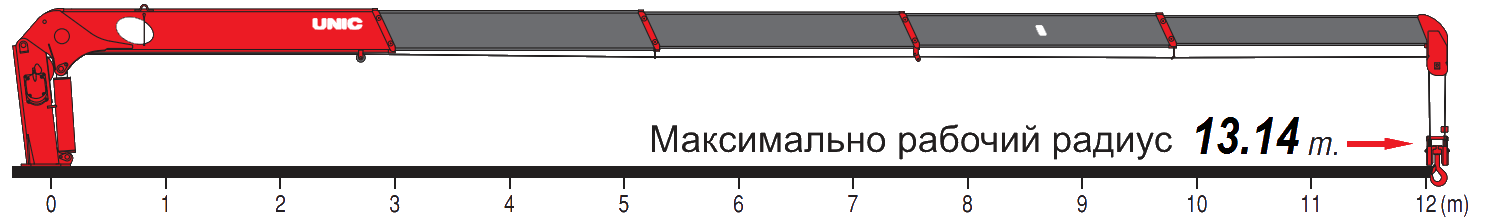

Номинальная нагрузка (кг) |
2.0 |
2.4 |
2.9 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
7.0 |
8.0 |
9.0 |
10.0 |
11.0 |
12.0 |
13.14 |
|
5050 |
5050 |
3950 |
3200(3.54) |
||||||||||||
|
4050 |
3950 |
3250 |
2750 |
2450 |
2150 |
1900 |
1700(5.94) |
||||||||
|
3050 | 3050 |
2750 |
2450 |
2150 |
1900 |
1650 |
1350 |
1100(8.34) |
|||||||
|
1850 |
1850 |
1750 |
1600 |
1450 |
1250 |
1050 |
900 |
800 |
750(10.74) | ||||||
 |
1350 |
1350 |
1300 |
1200 |
1100 |
950 |
850 |
750 |
650 |
600 |
550 |
500 |
||||
С каждой краноманипуляторной установкой и краном-манипуляторным гусеничным передается:
1. Руководство по эксплуатации
2. Сервисная книжка
3. Паспорт с сертификатом
4. Монтажный комплект согласно описи (только для КМУ)
ГАРАНТИЯ
Гарантийный срок на краноманипуляторные установки UNIC составляет 24 месяца со дня передачи КМУ потребителю. В течение гарантийного срока эксплуатации завод-изготовитель обязуется устранять неисправности, на которые распространяется действие гарантии, возникшие в процессе эксплуатации при условии, что техническое обслуживание проводилось Авторизованными Сервисными Центрами в соответствии с графиком технического обслуживания, о чем должна быть сделана соответствующая запись в сервисной книжке и данная неисправность не возникла вследствие нарушения потребителем требований руководства по эксплуатации, действия третьих лиц, непреодолимой силы (пожара, природной катастрофы и т.д.).
